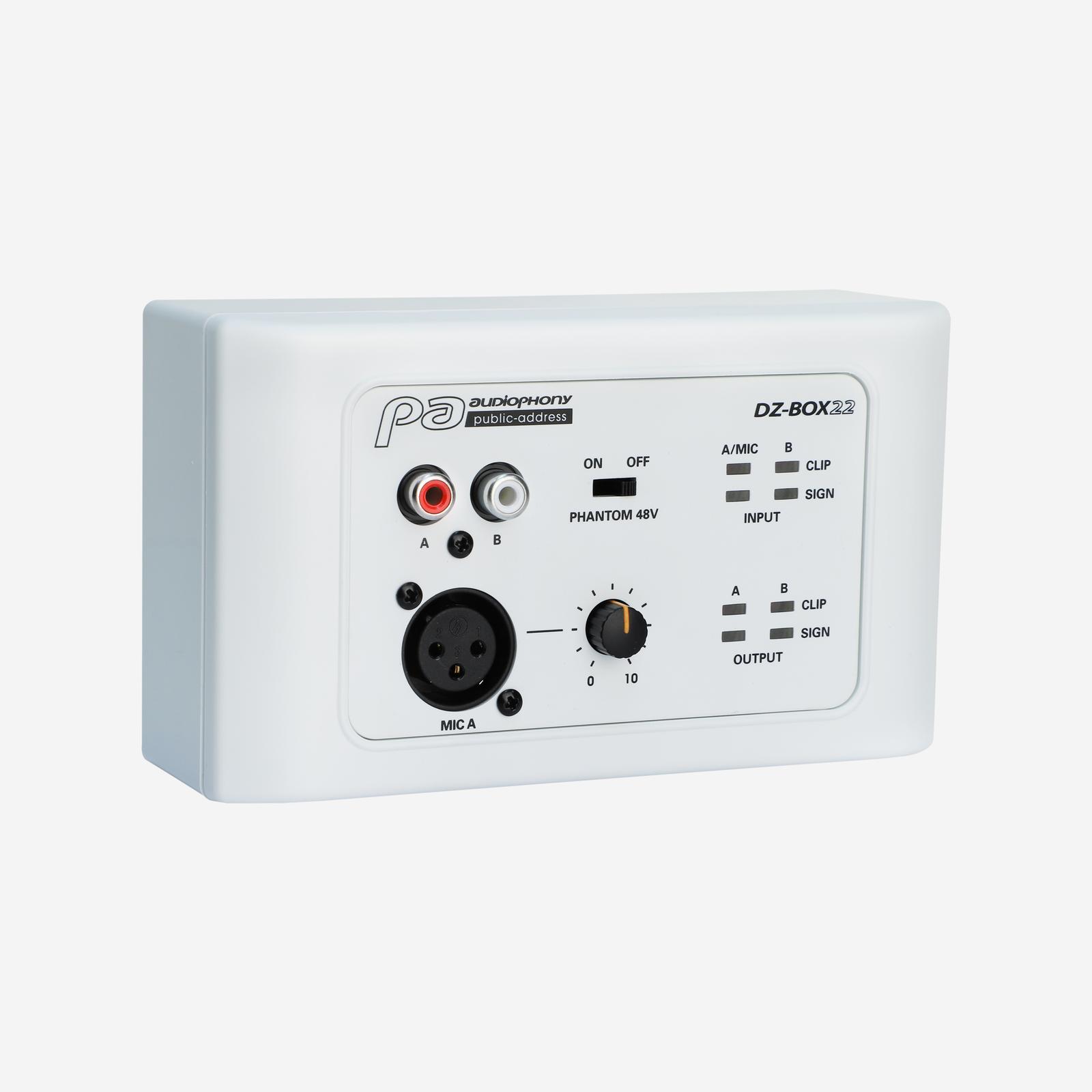

DZ-BOX22

Boîtier de connexion pour micro ou ligne à assigner aux voies 9/10 ou 11/12 de la matrice DZ-MATRIX. Dispose de deux sorties analogiques symétriques

• 2 entrées analogiques Micro ou ligne

• Possibilité de renommer le nom du boîtier sur le logiciel

• Connexion XLR ou RCA

• 2 sorties analogiques symétriques sur bornier à l’arrière

• Réglage de la sensibilité du micro

• Switch alimentation phantom

• Led indicateurs signal et clip pour les entrées et sorties

• Port RD pour connecter aux voies digitales 9/10, 11/12 de la matrice DZ-MATRIX*.

*Utiliser du câble CAT5e ou CAT6 d’une longueur de 100 m maximum.

Caractéristiques :

Entrées

Symétriques

• Connecteurs : XLR 3 broches et RCA

• Impédance d’entrée : 5.1 KΩ

• THD+N : < 0.01 % typ 20 – 20 kHz, 0 dBu

• Niveau maximal d’entrée : 20 dBu

• Réponse en fréquence : 20 Hz ~ 20 kHz +/- 1.5 dB

• Gamme dynamique : -107 dB max., Pondération A

• Distorsion de croisement : -87 dB max. Pondération A

Sorties

Symétriques

Connecteurs : 2 borniers 3 broches pas de 5 mm

Impédance : 240 Ohms

Niveau maximum de sortie : +20 dBu

Réponse en fréquence : 20 Hz ~ 20 kHz +/- 1.5 dB

Gamme dynamique : -107 dB max., Pondération A

Distorsion de croisement : -87 dB max. Pondération A

Indicateurs

Signal : -30 dBu, vert

Clip : +17 dBu, rouge

Ports

Réseau RD vers DZ-MATRIX, RJ45, 100 m maximum de câble CAT 5E(ou supérieur)

Dimensions

L x H x P : 147 x 86 x 47 mm

Améliorations apportées

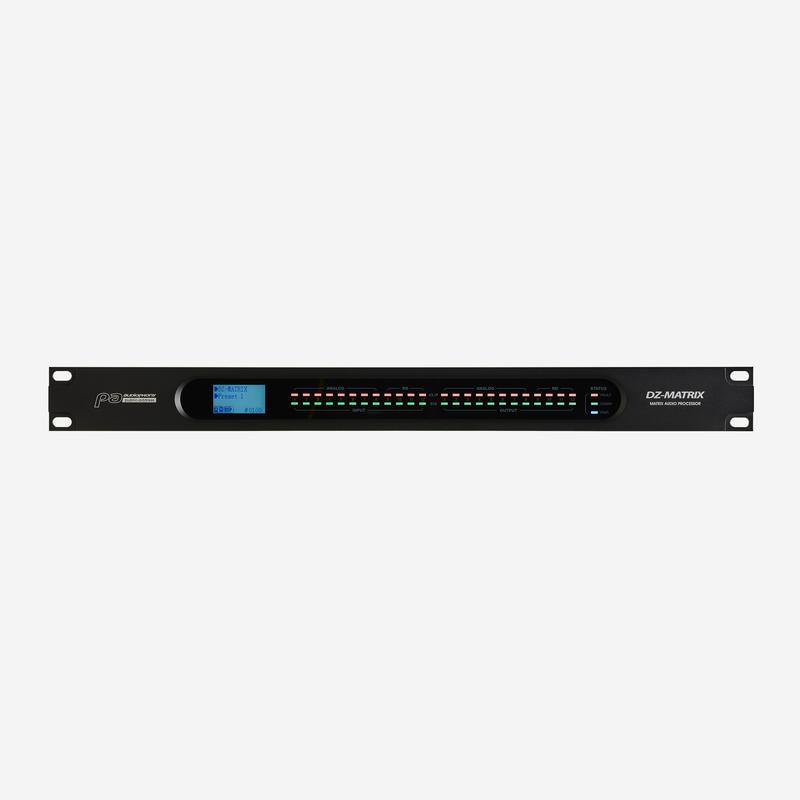

DZ-MATRIX :

• Recopie du DSP sur les entrées et sorties liées en stéréo


• Ajout du « clear all » dans le module matrix et matriçage par simple clic


• Sauvegarde et chargement de presets d'égalisation sur les sorties


• Ajout de groupes (4 pour les entrées et 4 pour les sorties)


• Possibilité de choisir un preset par défaut à l'allumage de la matrice


• Paramétrage de l'adresse IP (DHCP ou IP fixe)

DZ-PAD :

• Ajout des boutons « VOL- » et « VOL+ » sur la page OUTPUT


• Ajout de la page groupe
