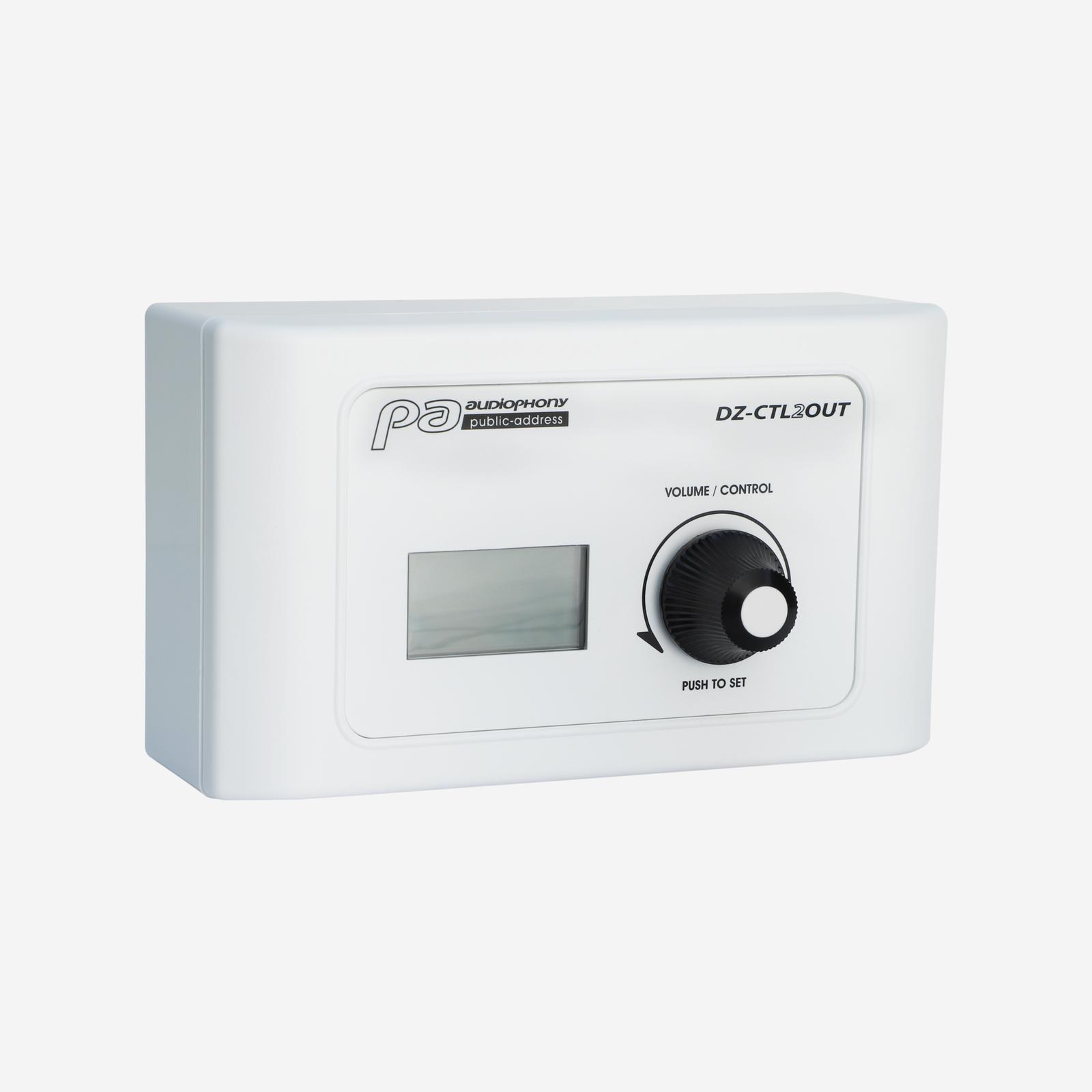

DZ-CTL2OUT

Pump up the volume.

Le boîtier permet de sélectionner une source et de régler son volume sur une sortie choisie au préalable. Quant à son afficheur, il permet de choisir la voie que l’on veut sélectionner et ensuite de régler son volume.

Le boîtier de contrôle se connecte aux voies digitales 9/10, 11/12 de la matrice*.

DZ-CTL2OUT dispose de 2 sorties analogiques symétriques sur bornier à l’arrière pour brancher un système amplifié par exemple.

Le logiciel DZ-MATRIX Setting Software permet de :

• Le nom du boîtier peut être changé grâce au logiciel DZ-MATRIX setting software

• Le logiciel permet de donner accès aux sources et aux sorties afin de limiter les réglages pour l’utilisateur final

• Verrouillage par mot de passe et veille écran réglable

*Utiliser du câble CAT5e ou CAT6 d’une longueur de 100 m maximum.

Caractériqtiques :

2 sorties analogiques

Symétriques

• Connecteurs : 2 borniers 3 broches pas de 5 mm

• Impédance : 240 Ohms

• Puissance de sorties maximale : + 20 dBu

• Réponse en fréquence à 0 dB : 20 Hz ~ 20 kHz +/- 1.5 dB

• Gamme dynamique : -107 dB max., Pondération A

• Distorsion de croisement : -87 dB max. Pondération A

Afficheur LCD

• Réglage du volume : -∞ ~ +15 dB

Ports

• Réseau RD vers DZ-MATRIX, RJ45, 100 m maximum de câble CAT 5E(ou supérieur)

Dimensions

• L x H x P : 147 x 86 x 47 mm

Améliorations apportées

DZ-MATRIX :

• Recopie du DSP sur les entrées et sorties liées en stéréo


• Ajout du « clear all » dans le module matrix et matriçage par simple clic


• Sauvegarde et chargement de presets d'égalisation sur les sorties


• Ajout de groupes (4 pour les entrées et 4 pour les sorties)


• Possibilité de choisir un preset par défaut à l'allumage de la matrice


• Paramétrage de l'adresse IP (DHCP ou IP fixe)

DZ-PAD :

• Ajout des boutons « VOL- » et « VOL+ » sur la page OUTPUT


• Ajout de la page groupe
